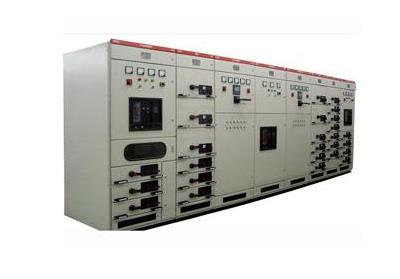

MNS低壓抽出式開關柜為近期開發的新產品。其技術水平達到國際先進水平。本產品設計緊湊，結構通用性強，組裝靈活，采用標準模塊設計，是一種安全、經濟、合理、可靠的新型低壓抽出式開關柜。產品具有分?jǐn)嗄芰Ω撸瑒?dòng)熱穩定性好，電氣方案靈活、保護等級高等特點。本裝置符合IEC439，VDE660第5部分和GB7251-87《低壓成套開關設備》國家標準。ZBK36001-89《低壓抽出式成套開關設備》專業標準。

正常使用環境條件

周圍空氣溫度不高于-5-40°C，并且24h內其平均溫度不高于+35°C

大氣條件，空氣清潔，相對濕度在最高溫度為+40°C時不超過50%，在較低溫度時允許的有較高的相對濕度，例如+20°C時為90%，但應考慮到溫度變化，有可能會偶然地產生適度的凝露。

海拔高度不超過2000m

如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。

如本裝置使用于海上使用鉆采平臺和核電站時，應另行簽訂技術協議。

產品特點

設計緊湊：以較小空間能容納較多的功能單元。

結構通用性強，組裝靈活：以25mm為模數的C型型材能滿足各種結構形式、防護等級及使用環境的要求。

采用標準模塊設計：分別可組裝保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需要任意選用組裝。以200余種組件可以組成不同方案的框架結構和抽屜單元。

安全性：大量采用高強度阻燃型工程塑料組件，有效加強防護安全性能。

技術性能高：主要參數達到當代國際技術水平。

壓縮場地：三化程度高，可大大壓縮存儲和運輸預制件的場地。

裝配方便：不需要特殊復雜工具。

基本性能

電器性能

額定絕緣電壓660V

額定工作電壓380V，660V

主母線最大工作電流5500A(IP00) 4700A(IP30)

主母線短時(IS)耐受電流100KA（有效值）

主母線短時峰值電流250KA（最大值）

配電母線（垂直母線）最大的工作電流1000A

配電母線（垂直母線）短時峰值電流

標準型  90KA（最大值）

加強型  130KA（最大值）

防護參數

IP30對大于 2.5mm固體防護

開關柜類型

動力配電中心柜（PC）

采用ME、F、E、M、AH系列等斷路器

電動機控制中心柜（MCC）

由大小抽屜柜組裝而成，各回路主開關采用高分?jǐn)嗨軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關。

功率因數自動補償柜

分隔措施

水平母線隔室與功能單元隔室、電纜隔室之間用鋼板分隔。

控制回路隔室與功能單元隔室之間用阻燃型聚苯醚塑料罩殼分隔。

左邊的功能單元隔室與右邊的電纜隔室之間用鋼板分隔。

主電路與輔助電路之間設計成分隔結構，儀表、信號燈和按鈕等組成的輔助電路單元、均安裝于塑料儀表板上。

使用環境溫度

環境溫度：-5~40°C

海拔：不超過1000m

相對環境溫度：空氣濕度不大于90%

無導電塵埃，無爆炸危險、無腐蝕金屬和電器元件的氣體場所。

如有特殊工作條件需用戶與制作商另行協商
